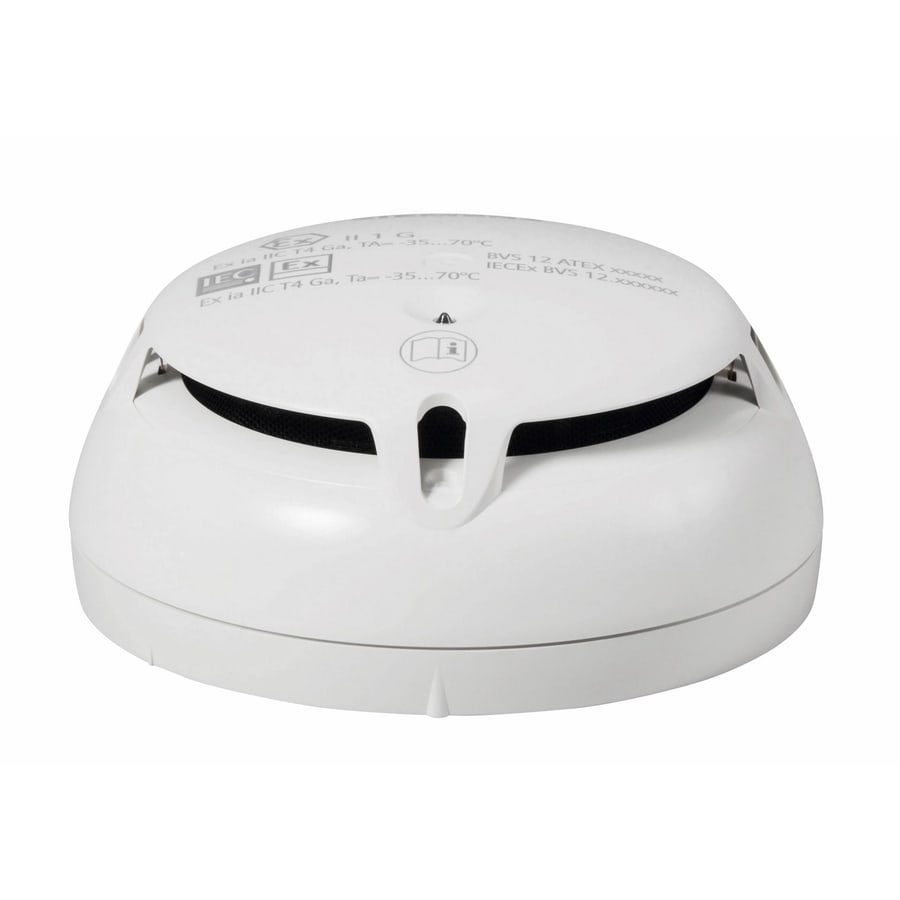

Siemens FDOOT241-A9-Ex Sinteso Ex-Proof Çok Sensörlü Duman ve Isı Dedektörü
FDOOT241-A9-Ex, Siemens Sinteso ailesinin patlayıcı ortamlar için tasarlanmış nokta tipi dedektörüdür; optik duman ve ısı algılamayı tek gövdede birleştirdiği için is, buhar ve sıcaklık değişiminin bir arada görüldüğü bölümlerde yanıltıcı alarmı azaltır. Koruma yöntemi alevsızdırmaz mahfaza (Ex d) değil, kendinden güvenli devre esasıdır: Ex ia IIC T4 Ga sınıfında çalışır ve enerji sınırlaması dedektörün dışında kurulur. Bu nedenle ürün tek başına devreye alınmaz; adresli kurulumda FDnet-Ex hattına FDCL221-Ex hat adaptörüyle, kollektif Ex kurulumda ise DC1192 giriş/çıkış modülü ya da FDCIO223 transponder ardına yerleştirilen SB3 emniyet bariyeriyle bağlanır. EN 54-5 ve EN 54-7 kapsamında beyan edilen dedektör, FS20, AlgoRex ve SIGMASYS ile CS11, FC10, XC10 santral ailelerinde kullanılabilir. Montajda FDB221, FDB201, FDB202 veya gömme FDB222 tabanları geçerlidir; IP43 olan koruma sınıfı, FDBZ295 conta kiti takıldığında IP44'e çıkar.
Teknik özellikler
| Mimari | Her ikisi |
| Sipariş numarası | S54329-F7-A1 |
| Patlayıcı ortam koruma tipi | Kendinden güvenli (Ex i) — IEC 60079-0 ve IEC 60079-11 esaslı |
| Ex sınıfı (IECEx) | Ex ia IIC T4 Ga, Ta = -35 °C…+70 °C |
| Ex sınıfı (ATEX 94/9/EC) | II 1 G Ex ia IIC T4 Ga, Ta = -35 °C…+70 °C |
| Ex sertifikaları | AT tip inceleme BVS 12 ATEX E 087 X · IECEx BVS 12.0076 X |
| Zorunlu hat ayırıcı | Adresli çalışmada FDCL221-Ex hat adaptörü; kollektif Ex kurulumda SB3 emniyet bariyeri |
| Haberleşme protokolü | FDnet-Ex veya kollektif Ex |
| FDnet sistem uyumluluğu | FS20, AlgoRex, SIGMASYS |
| Kollektif sistem uyumluluğu | CS11, FC10, XC10, SIGMASYS |
| EN 54 | EN 54-5, EN 54-7 (CPR 305/2011/EU beyanı) · EN 60079-0/-11/-26 |
| Çalışma sıcaklığı | -25…+70 °C |
| Bekleme akımı | 200…280 µA |
| Giriş sınır değerleri | Ui ≤ 28 V · Ii ≤ 100 mA · Pi ≤ 700 mW · Ci < 0,2 nF · Li ihmal edilebilir |
| Koruma sınıfı | IP43 · FDBZ295 conta kiti ile IP44 |
| Uyumlu taban | FDB221, FDB201, FDB202 (yüzey/gömme) · FDB222 (gömme) |
| Onaylar | VdS G213106 |
| Ölçü | Ø100 × 45,7 mm |
| Ağırlık | 0,106 kg |
